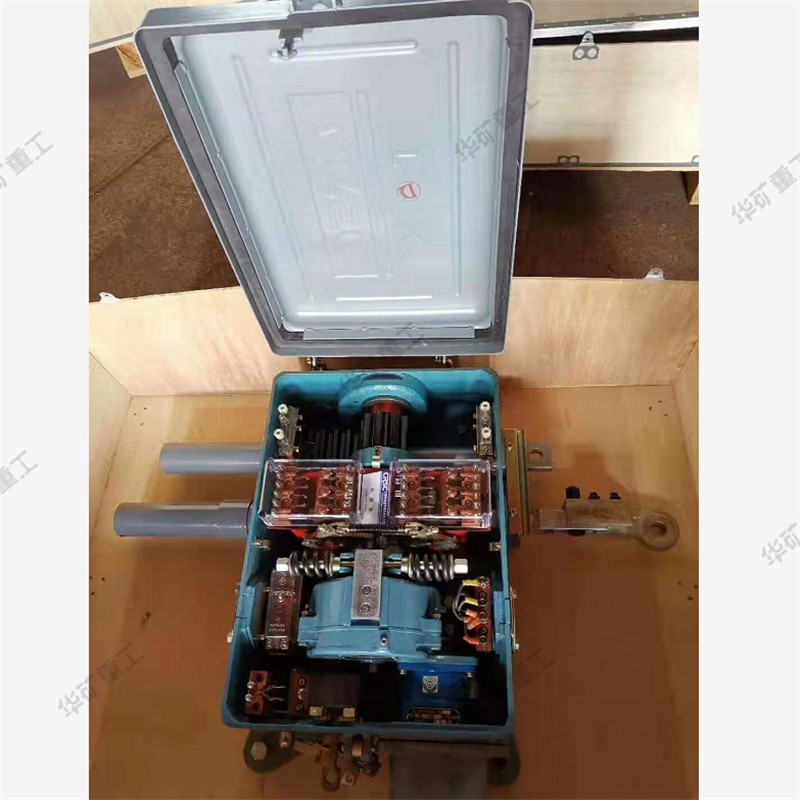

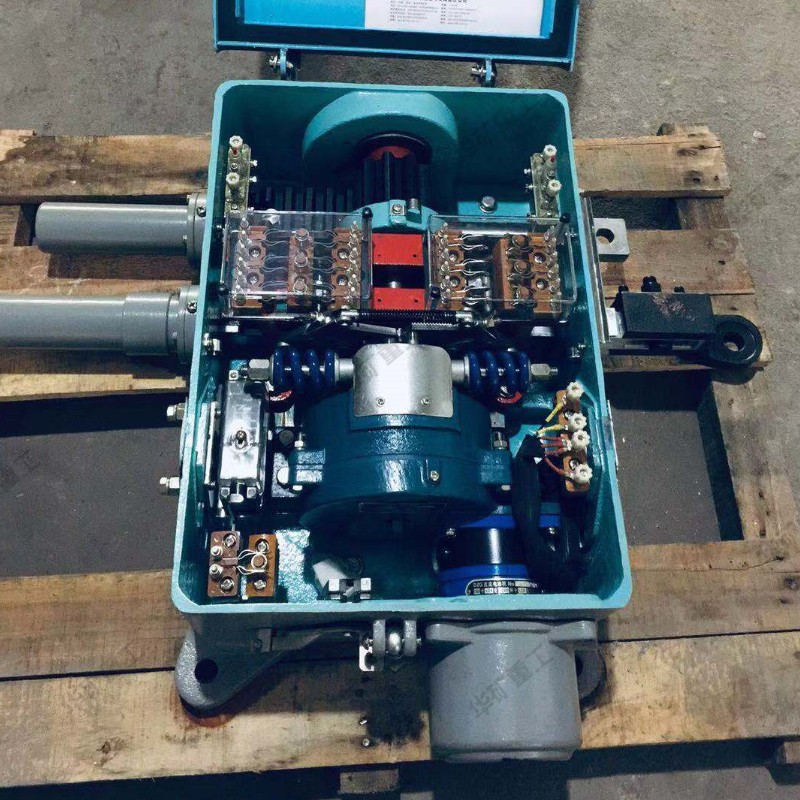

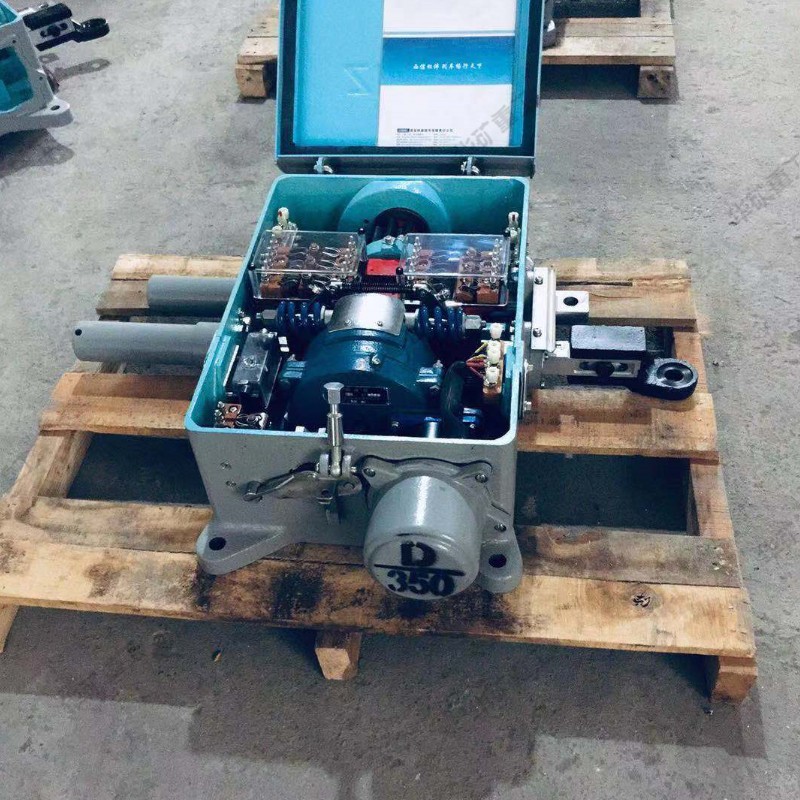

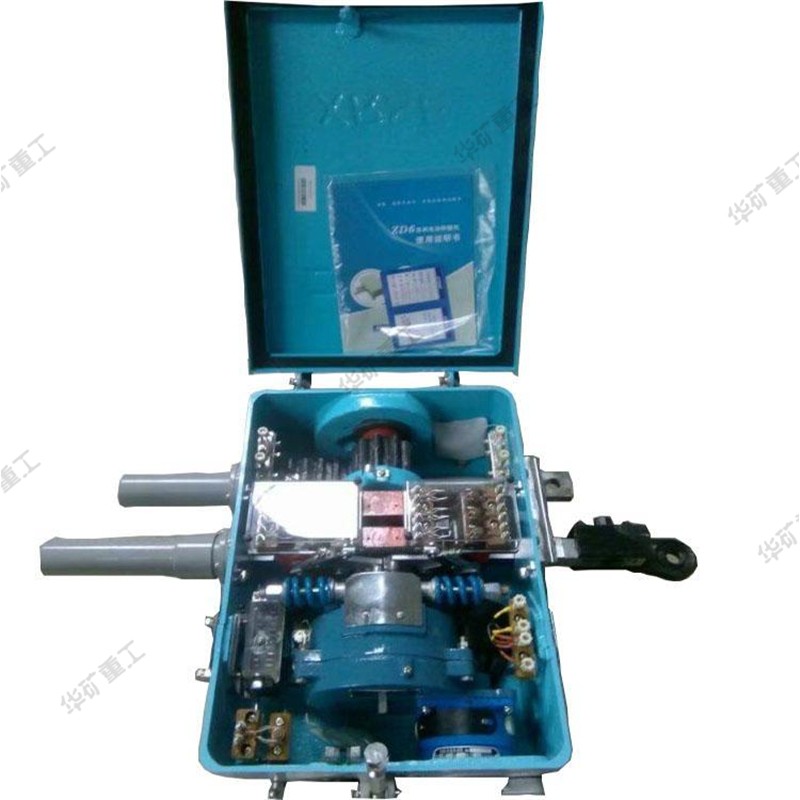

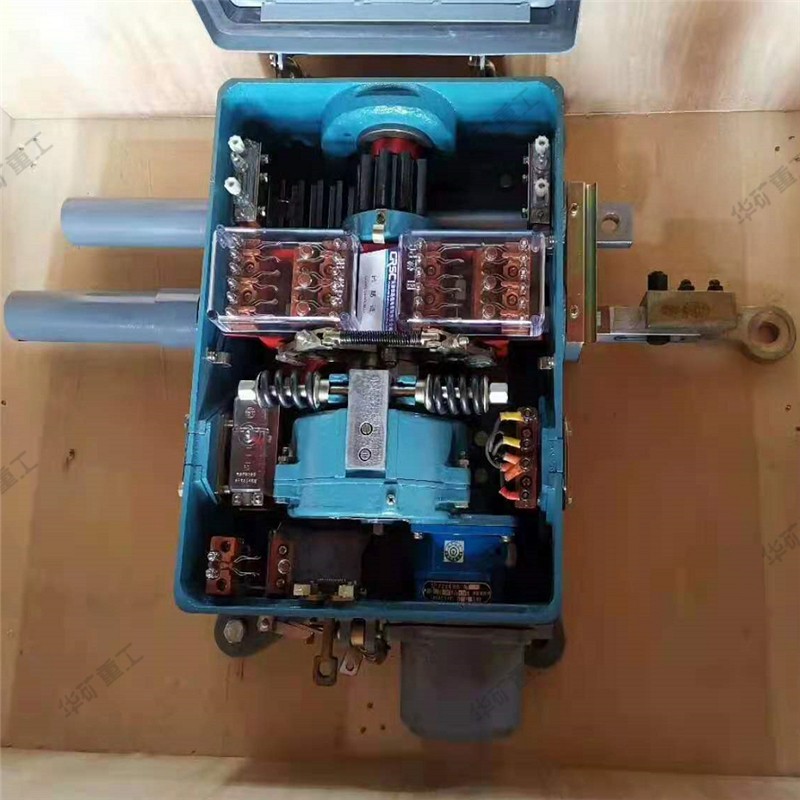

電動轉轍機
電動轉轍機產品介紹:

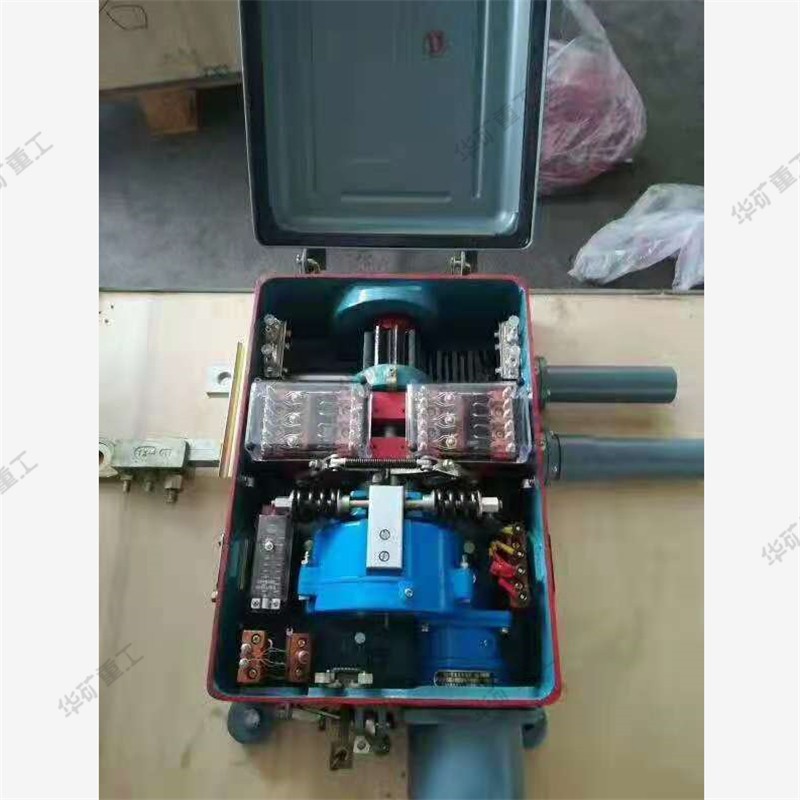

ZD6系列電動轉轍機是用于鐵路電氣集中站場,用來改變道岔開通方向,鎖閉道岔尖軌,反映道岔尖軌位置狀態的設備,主要用于時速120km/h及以下線路道岔的轉換,可牽引單開道岔,交分道岔和渡線道岔等。
電動轉轍機產品特點:
1.dzg電機為短時、直流、串激、可逆電機,其絕緣等級為f級。它具有過載能力強,在特殊情況下,電流為轉轍機額定電流的1.3~1.5倍時,可工作15min。采用了新型浸漆工藝和絕緣材料,使電機絕緣耐壓≥2000v,絕緣電阻≥25mω。
2.減速器為兩極減速封閉式減速器,第一級為外嚙合齒輪傳動,第二級為一齒差行星內嚙合齒輪傳動,總傳動比大,機械轉矩大。
3.減速器調整摩擦電流的夾板,公司均是左右配對加工,配對裝配,以保證互相有很好的配合,維護過程中不得拆散使用。
4.zd6系列電動轉轍機所用的自動開閉器是整體式結構,可以獨立拆卸而不影響其他部分。它與表示桿(或鎖閉桿)配合,利用接點的通斷,可以反應道岔尖軌的位置狀態。其靜接點片采用鈹青銅,動接點環采用鋁青銅材料,提高了導電性能及耐磨性能。

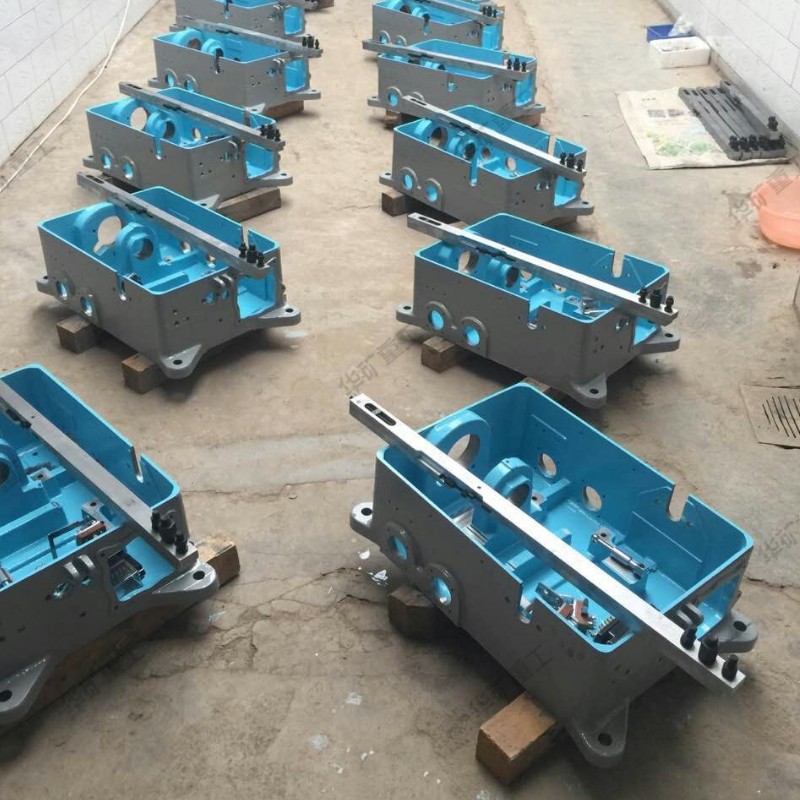

5.主軸組由主軸、主軸套、止擋栓、鎖閉齒輪、擋圈及滾動軸承等組成。該主軸由底殼的一端插入或拉出,不受其他部件的影響。
6.表示桿采用了加強式表示桿,主、副表示桿同時承擔作用力,增加了整體強度;
加強式表示桿調整簡單、方便、動程范圍大。
電動轉轍機產品參數:
型號 | 額定電壓 DCV | 額定轉換力N | 動作桿動程mm | 表示桿動程mm | 轉換時間s | 工作電流A | 主副銷抗擠切力 N | 表示桿銷抗擠切力N
|
ZD6-A165/250 | 160 | 2450 | 165 | 135-185 | ≤3.8 | ≤2.0 | 主副29420±1961 | —————
|
ZD6-D165/350 | 160 | 3430 | 165 | 135-185 | ≤5.5 | ≤2.0 | 主副29420±1961 | 14700~17600
|
ZD6-E190/600 | 160 | 5884 | 190 | 140-190 | ≤9 | ≤2.0 | 主49000±1961 副≥88260 | 固定檢查缺口 ≥20000 |
ZD6-F130/450 | 160 | 4410 | 130 | 80-130 | ≤6.5 | ≤2.0 | 主29420±1961 副49000±1961 | 14700~17600 |

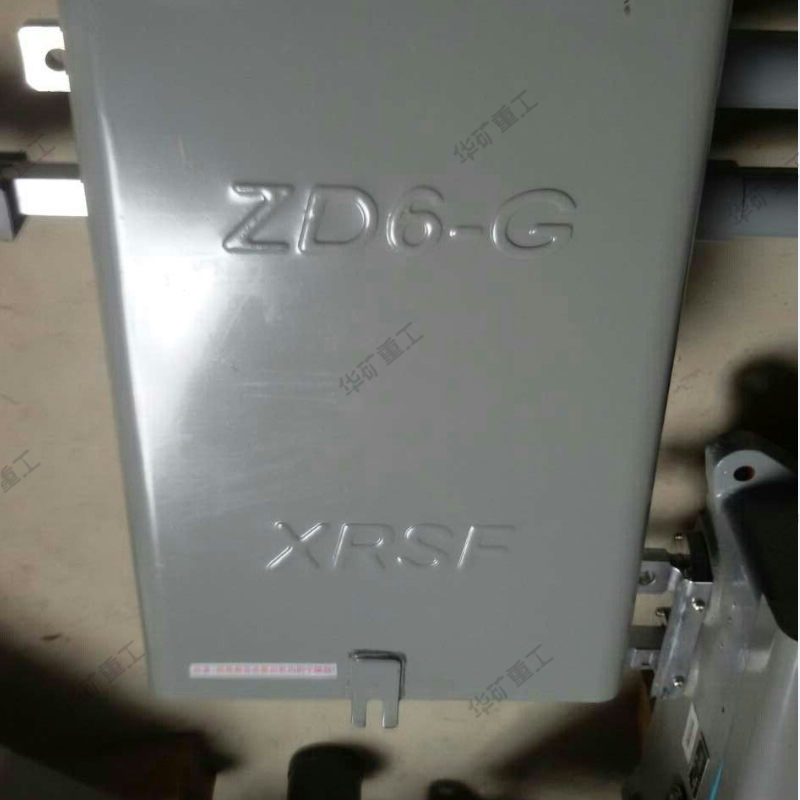

ZD6-G165/600 | 160 | 5884 | 165 | 135-185 | ≤9 | ≤2.0 | 主29420±1961 副49000±1961 | 14700~17600 |
ZD6-H165/350 | 160 | 3430 | 165 | 80-185 | ≤5.5 | ≤2.0 | 主副29420±1961 | ————— |
ZD6-J165/600 | 160 | 5884 | 165 | 50-130 | ≤9 | ≤2.0 | 主副29420±1961 | ————— |
ZD6-K190/350 | 160 | 3430 | 190 | 80-130 | ≤7.5 | ≤2.0 | 主29420±1961 副49000±1961 |
