礦用電纜
礦用電纜產品介紹:

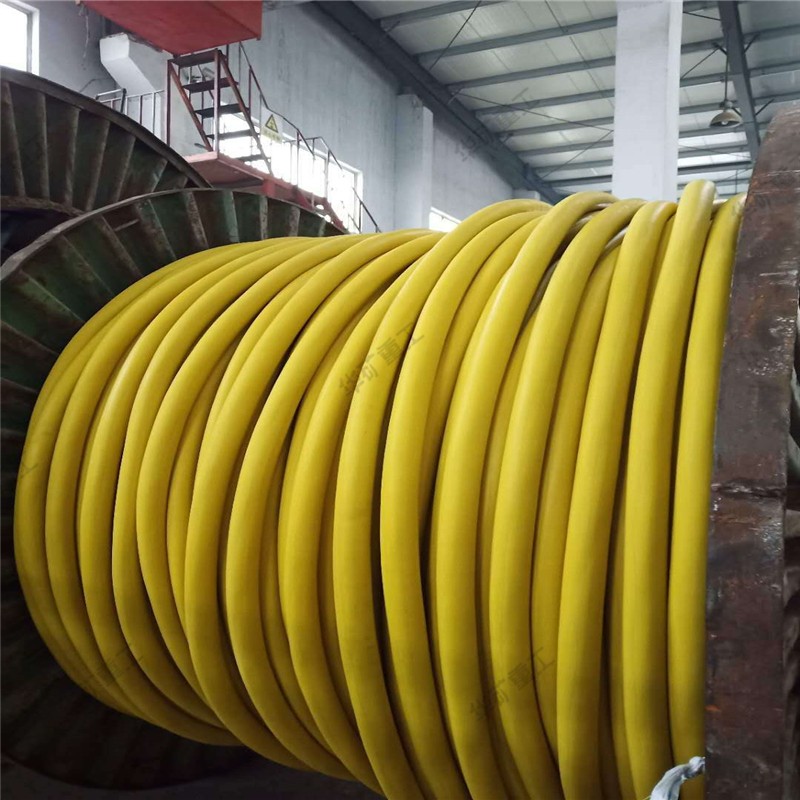

礦用電纜是煤礦用電纜的簡稱,礦用電纜均為阻燃電纜。U型(M型)煤礦用橡套電纜。礦用橡套軟電纜適用于工頻額定電壓U0/U 8.7/10KV及以下礦用動力裝置用移動敷設的電纜。橡套電纜是由多股的細銅絲為導體,外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜品種。一般來講,包括通用橡套軟電纜,電焊機電纜,潛水電機電纜,無線電裝置電纜和攝影光源電纜等品種。橡套電纜廣泛使用于各種電器設備,例如日用電器,電動機械,電工裝置和器具的移動式電源線,同時可在室內或戶外環境條件下使用.根據電纜所受的機械外力,在產品結構上分為輕型,中型和重型三類,在截面上也有適當?shù)你暯?/span>.一般輕型橡套電纜使用于日用電器,小型電動設備,要求柔軟,輕巧,彎曲性能好;中型橡套電纜除工業用外,廣泛用于農業電氣化中,重型電纜用于如港口機械,探照燈,家業大型水力排灌站等場合.這類產品具有良好的通用性,系列規格完整,性能良好和穩定。

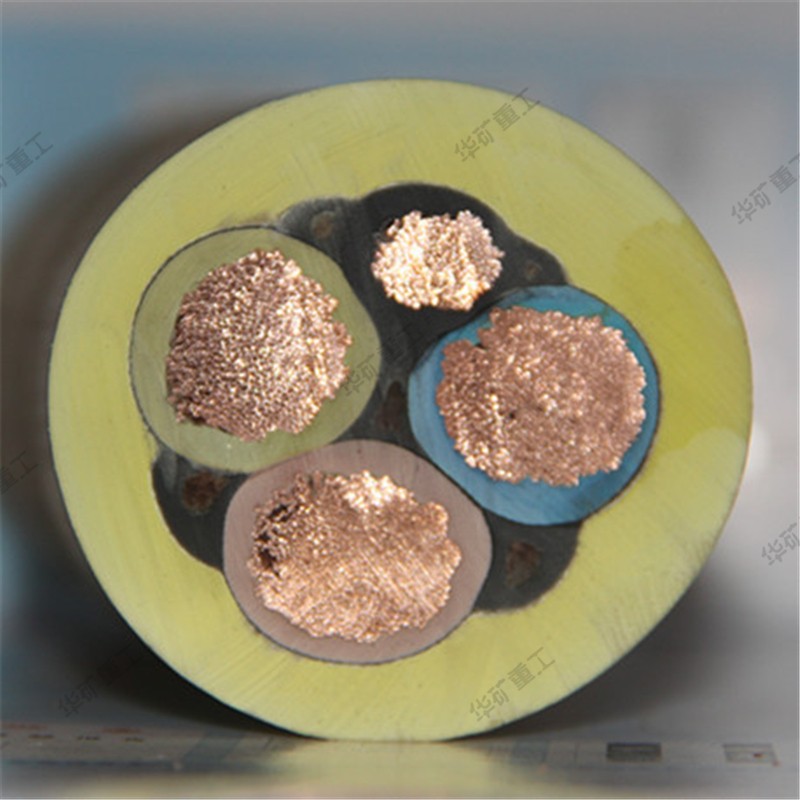

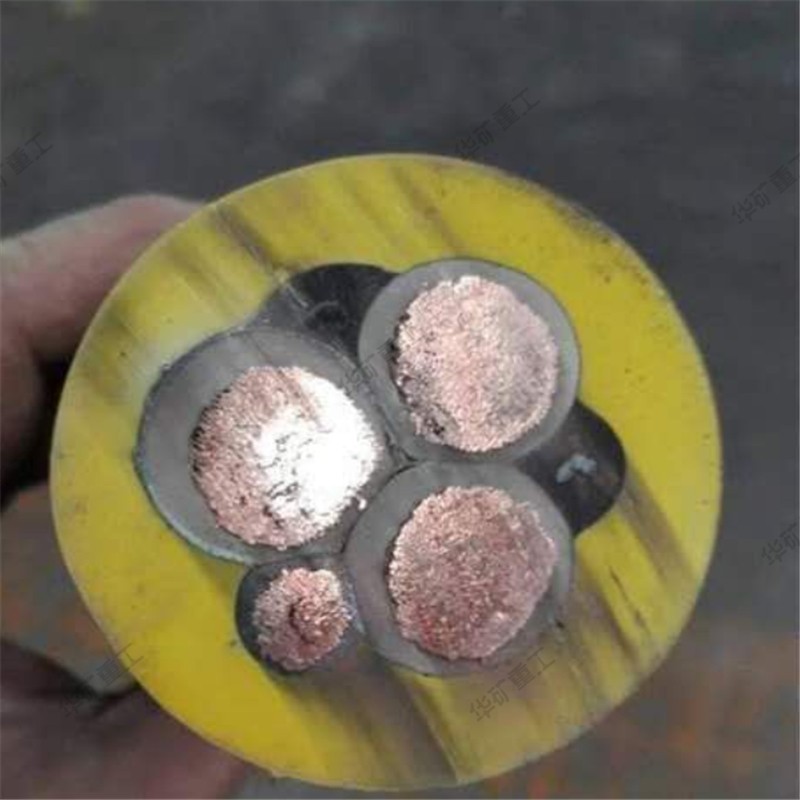

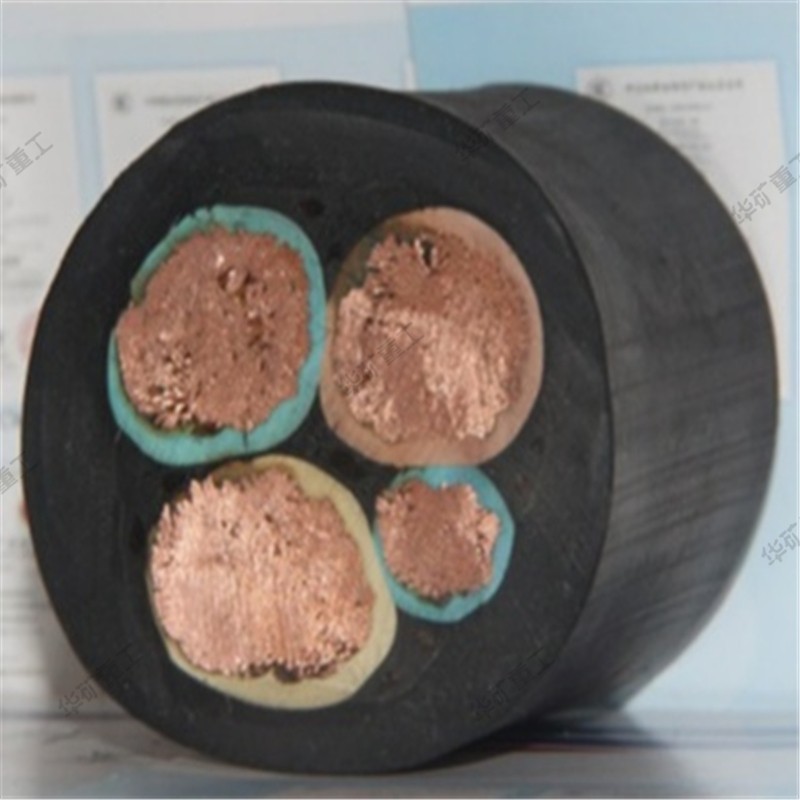

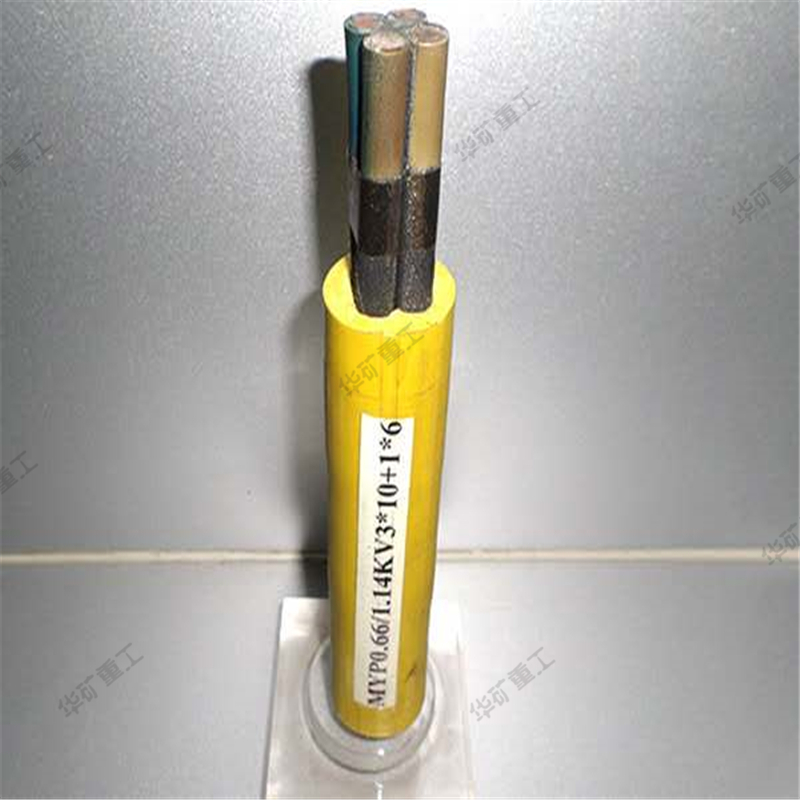

礦用電纜產品結構:
1、導線:退火裸銅線,銅線直徑為0.30,0.42,0.52,0.60,0.70,0.80,0.90(mm)。
2、絕緣材料:高密度聚乙烯或聚丙烯,按照全色譜標準標明絕緣線的顏色。
3、絕緣線對:把二根不同顏色的絕緣線按不同的節距扭絞成對,并采用規定的色譜組合以便識別線對。
4、通信電纜纜芯結構:以1對為基本單位,超過25對的電纜按單位組合,每個單位用規定色譜的單位扎帶繞扎,以便識別不同單的位。100對及以上線對的電纜加有1%的預備線對,但最多不超過6對。纜芯內的間隙用石油膏填充。
5、纜芯包帶:用聚脂薄膜帶繞包。
6、屏蔽:銅絲屏蔽或用軋紋(或不軋紋)金屬帶,金屬帶縱包于通信電纜纜芯包帶之外。
7、護套:藍色低密度聚乙烯。也可提供雙層護套的通信電纜。
礦用電纜產品參數:
工頻額定電壓U0/U為380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV。
電纜導體的最高允許工作溫度:65℃ 90℃。
電纜允許最低的工作環境溫度為-35℃。
電纜彎曲半徑:不大于電纜外徑的6倍。
