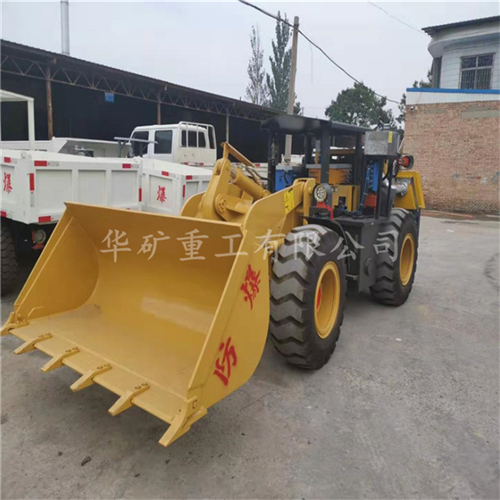

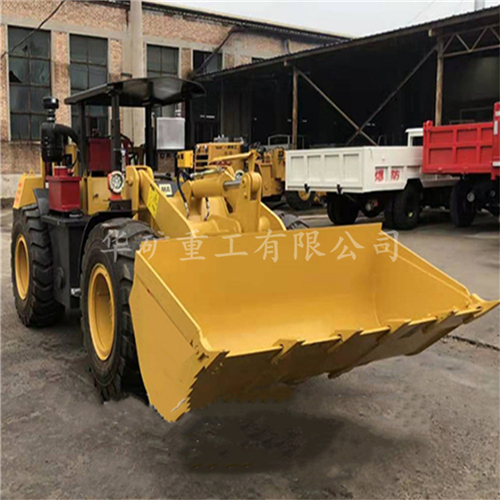

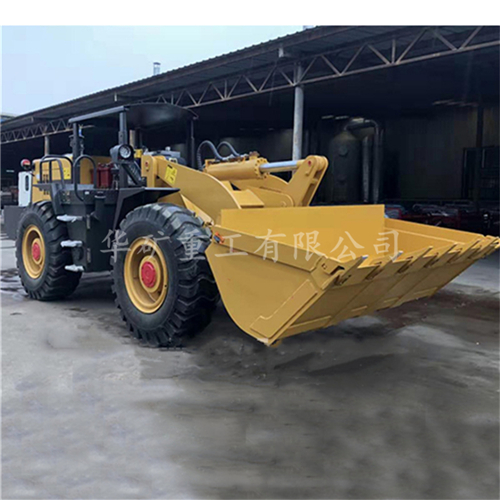

防爆裝載機
防爆裝載機產品介紹:
輪式防爆裝載機是根據煤礦井下運輸?shù)男枨?,?/span>LW6108DFB防爆柴油機為動力、依靠液力傳動、四輪驅動的一種煤礦井下無軌輪胎式裝載運輸機械。發動機的進排氣系統上設計增加了阻火柵欄及廢氣處理箱,從而使該發動機具有防爆功能。主要用于巷道坡度≤25°的煤礦井下的裝載、清煤、清渣和排礦等作業。它具有結構緊湊、操作方便,轉彎半徑小,負載爬坡能力強、污染低、效率高等特點。
防爆裝載機產品參數:
(一)發動機
型 號 LW6108DFB
型 式 直列、水冷、四沖程、直噴式
點火順序 1-5-3-6-2-4
進氣方式 自然吸氣
啟動方式 防爆電啟動
保護方式 氣保護
阻火器結構 柵欄式
缸數×缸徑×行程 6×108×125
活塞總排量(L) 6.87
氣缸套型式 濕式
額定轉速(r/min) 2250
額定功率 75
最低空載穩定轉速(r/min) 650±50
最高轉速(r/min) 2600
最大扭矩(N.m)/轉速(r/min) 460/1800
最低工作穩定轉速(r/min) /扭矩(N.m) 1200/160
排放指標 CO≤0.1% NOx≤0.08%
表面溫度(℃) ≤150
排氣溫度(℃) ≤70
凈 重 800
外形尺寸:長×寬×高 1808×1522×1500
(二)傳動系統
液力變矩器
型式:3元件、單級、單機
變矩系數:K=3.2
冷卻方式:油壓力循環強制水冷
進油壓力:560Kpa
變速箱
型式:定軸式動力換檔
變速檔位:前進四檔/后退二檔
變速油泵:CB32
多片離合器工作壓力:(兆帕)1.1-1.5Mpa
前后橋主傳動
型式:一級
輪邊減速
型式:一級行星減速式
車輪及輪胎(四輪相同)
規格:17.5-25
輪胎氣壓:(Kg/cm2)3.4
花紋型式:一字形
(三)制動系統
腳制動
型式:氣頂油盤式四輪制動
制動氣壓:784-833KPa
手制動
型式:手動氣閥控制帶式制動
(四)轉向系統
型式: 全液壓
轉向油泵:CB550 轉向油缸數-缸徑×行程: 2-φ80×340
液壓轉向器:BZZ1-400
系統工作壓力;(兆帕) 16
(五)液壓系統
工作油泵:CBG2100
油缸數量-缸徑×行程:
舉升油缸:2-80x700
翻斗油缸: 1-150x525
換向閥:多路閥 DF25B2
系統工作壓力:(兆帕)16
(六)電氣系統
系統電壓:24V
照明; 前兩個LED燈2×36W 后兩個LED燈2×36W
