YGZ90型導軌回轉鑿巖機是以壓縮空氣為動力的中深孔鑿巖機具.與CTC14.2型雙機采礦鉆車或TJ25型圓盤式鉆架配套,主要用于井下采礦場鉆鑿上向炮孔,也可用于露天采場和石方工程中鉆鑿下向或水平炮孔。鉆孔直徑50-80mm,有效鉆孔深度30m。采用直徑65mm的十字型合金釬頭在F12-14級礦巖中,平均純鑿巖速度可達680mm/分。
型號:YGZ90
外形尺寸:876*355*303
重量:95KG
氣缸直徑:125mm
沖擊能量:≥225J
適工作水壓mpa:0.4-0.5mpa
沖擊頻率:≥34Hz
轉釬扭矩:≥140Nm
耗氣量:≤225L/s
適宜鑿孔直徑mm:50-80
鑿孔深度m:30
釬尾規格:?38*97mm

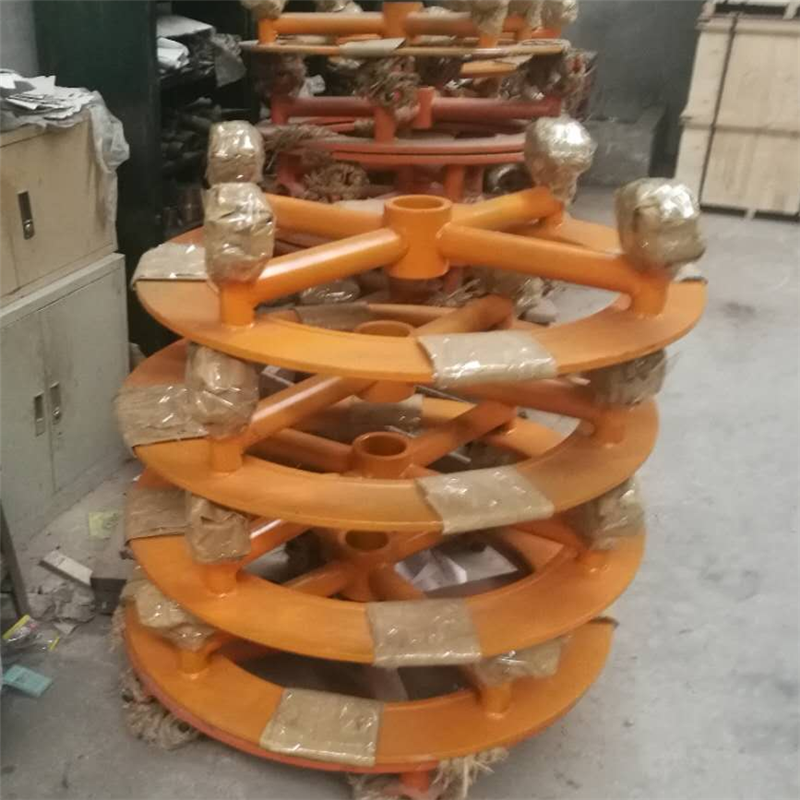

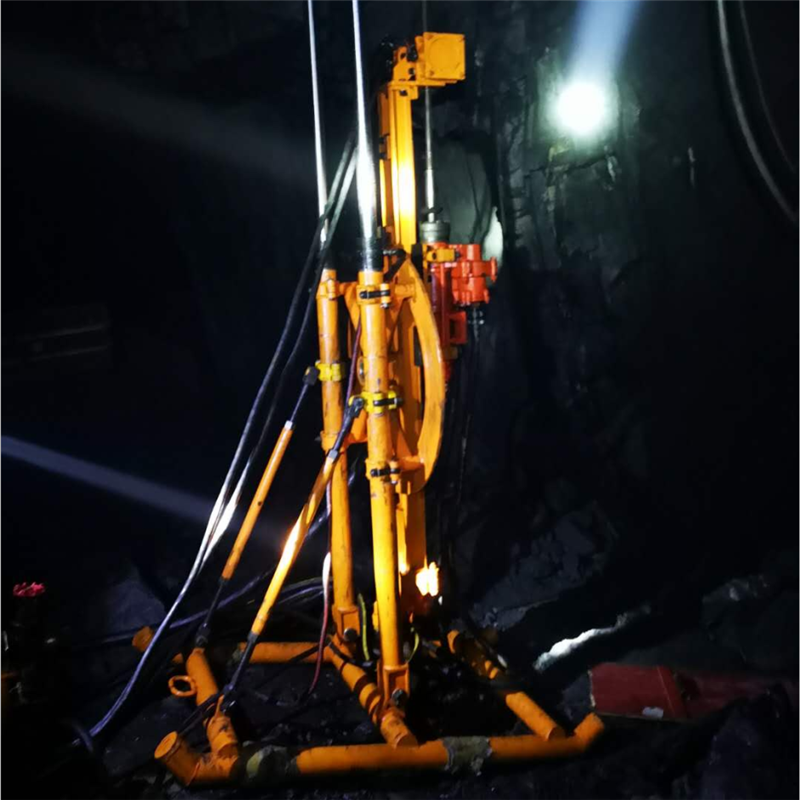

TJ22型圓盤式鉆架是與YGZ90型導軌式獨立回轉鑿巖機配套,以壓縮空氣為動力的中深孔鑿巖機設備。主要用于井下采礦場接桿鉆鑿上向扇形或環形中深炮孔,亦可用于井下空?qǐng)龅姆彭敽拖锏厘^桿支護,以及需要鉆鑿類似上述炮孔的石方工程。
鉆架適用于巷道斷面為2.2米*2.2米到2.7米*2.7米。鉆孔直徑?50-80mm,有效孔深30米。
該鉆架結構簡單、拆裝運輸方便,故特別適用于井下工作地點變動頻繁,運輸條件較差且不宜采用鑿巖鉆車和TJ25鉆架的巷道。
